四. RV环保型常温橡胶再生工艺的加工程序 由于RV工艺回收的橡胶因加工方式不同,其所制成的RV母炼胶的外观也有所不同,但基本上与使用的原料大致相同。加工时间的控制,加工机械的选择对R.V母炼胶的物理性能有绝对的影响。目前RV母炼胶的外观因加工方式不同可分为片状、粉状、粒状三种,现本公司将使用最多的片状RV母炼胶的加工程序介绍如下:
(一)R.V的配方建议
1.开炼机配方 |
|
|
|
废胶边或40目胶粉 |
100份 |
|
|
RV助剂 |
3-4份 |
|
|
助炼剂 |
2份 |
]- |
可依厂内的具体需要求调整,添加与否对物性影响不大,只是为了调整出片时的外观,除非是用100%R.V母炼胶为原料,否则可用好料取代 |
天然胶 |
5份 |
总计 |
110-111份 |
|
|
2.密炼机配方
40目胶粉 100份 RV助剂 3份 助炼剂 2份 总计 105份 (二)生产RV母炼胶的加工机械建议: 1.开炼机 XKJ 480A 速比1:1.8 XK 400,450 速比1:1.27 (开炼机的转速比愈大,辊距愈密,加工效果愈好。) 2.密炼机 F160 (三)生产RV母炼胶的加工程序 开炼机生产(分为XK-400,450及XKJ-480A) A) 开炼机型:XK400,450 加工步骤开始时间XK-400的步骤 1.(辊距为0) 0分钟先加轮胎胶粉 然后加R.V助剂 2.(辊距为0.5)10分钟加生胶再加其它助剂 3.15分钟出片 B) 开炼机型 XKJ480A 加工步骤开始时间XKJ-480的步骤 1.(辊距为0)0分钟先加轮胎胶粉 然后加RV助剂 2.(辊距为0.5)6分钟加生胶再加其它助剂 3.10分钟出片 *由于XKJ-480A的转速比XK-400大,可看出加工时间约可缩短30%。
*使用较大的开炼机,一次的投料量较大,加工的效率较好。 密炼机生产: 密炼机机型 F160
加工步骤 |
加工时间 |
步骤 |
|
1. |
0分钟 |
先加RV助剂 |
|
|
|
再加其它助剂 |
|
2. |
0.5分钟 |
再加轮胎胶粉 |
|
|
|
关加料门 |
|
|
|
降下上顶栓 |
|
|
|
开始计时 |
|
3. |
2分钟 |
提升上顶栓 |
|
|
|
刮下边料 |
|
|
|
关门 |
|
|
|
降下顶栓 |
|
4. |
4分钟 |
重复上步骤 |
|
5. |
5分钟 |
下料 |
|
|
|
此时温度约为95-100℃ |
|
|
|
实际温度为110-115℃,最终不得超过硫化温度。 |
|

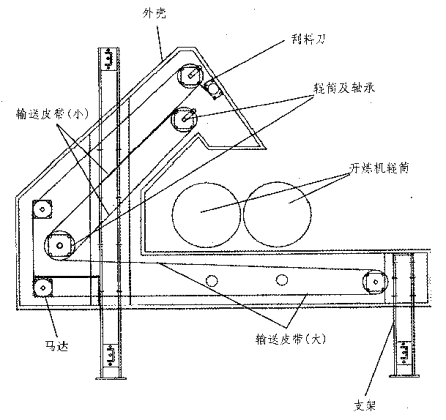

(四)本公司建议您在加工RV母炼胶时,可使用简易的输送带装置 (如下图) (此简易输送带装置由一个电机及六个辊轴加上二条输送带所构成) RV工艺用开炼机加工方法及自动循环开炼机示意图 使用此输送带有以下好处: 1.节约操作人力。 2.节约加工时间,提高产量。 3.使RV助剂和废胶粉混炼更均匀。 4.提高RV母炼胶的物性。 (五)影响RV工艺RV母炼胶物性的因素: 用40目胶粉制造的RV母炼胶 1.胶粉的粒径大小。 2.胶粉的粒径分布。 3.胶粉的表面积大小 。 4.胶粉的表面活性。 5.RV助剂的添加量。 6.RV助剂的分散均匀程度。 用废胶边制造的RV母炼胶 1.废胶边的含胶量。 2.废胶边的填充物含量。 3.RV助剂的添加量。 4.RV助剂的分散均匀程度。 5.RV助剂和废胶边的相容性。 6.废胶边的硫磺含量。 (六)加工因素的影响: 1.加工机械的选择。 2.开炼机的辊距的控制。 3.加工时的温度控制。 4.加工的时间长短。 5.开炼机或密炼机的转速比。 (七)RV母胶生产需注意事项: 1)开炼机生产: A)开炼机的辊距在开始时必须为零。 B)开炼机的转速比越大越好。 C)为使混炼均匀,可以使用输送带,帮助混炼(如上附图)。 2.密炼机生产: A)投料顺序必须依照上述规定。 B)温度必须低于橡胶硫化温度。 C)投料量须依照密炼机的投料量而控制。 |
